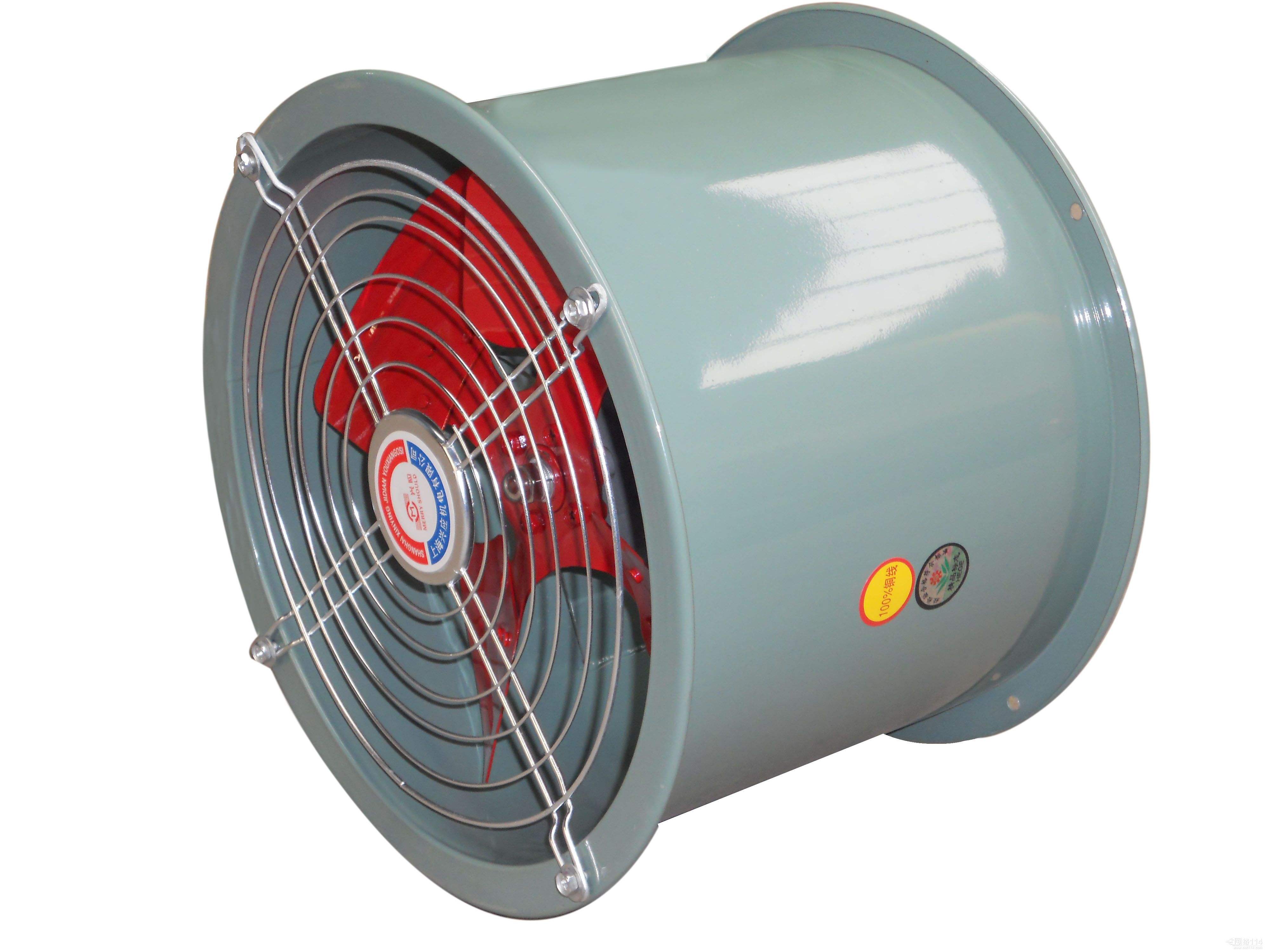

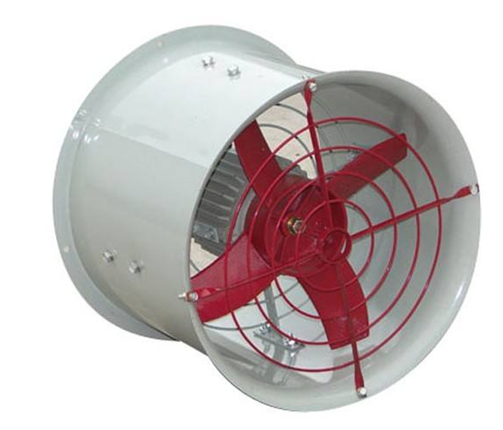

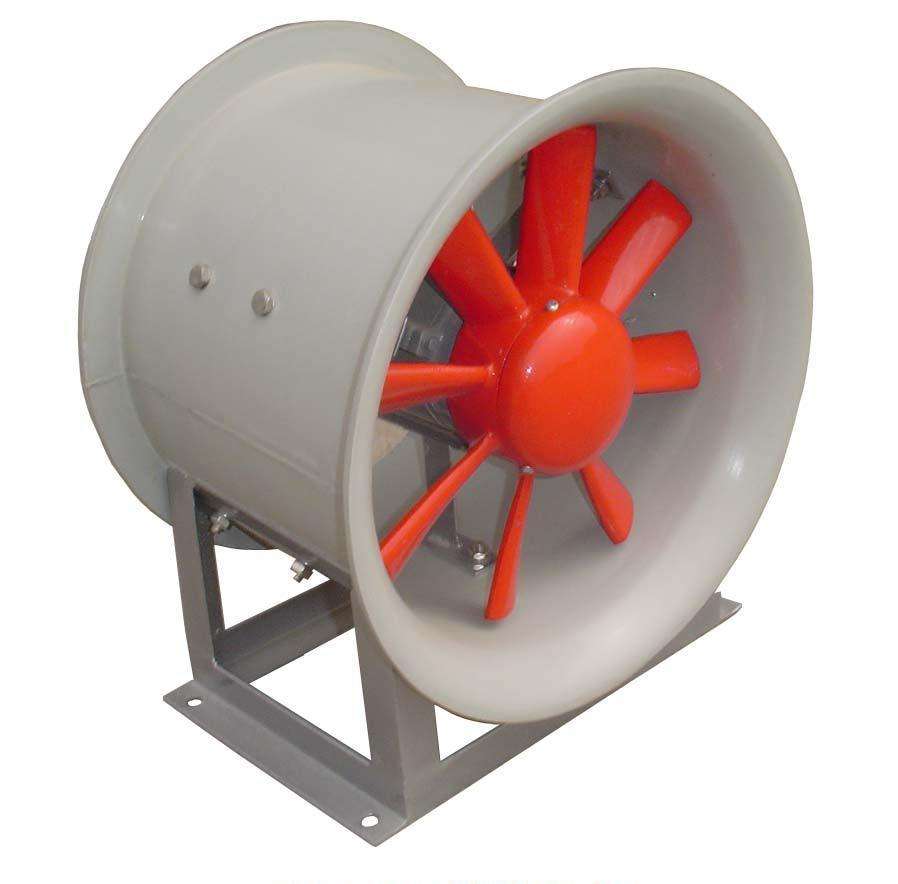

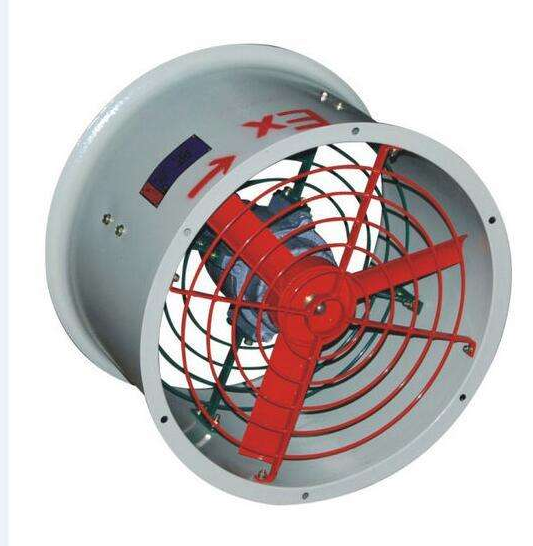

防爆軸流風機
防爆軸流式通風機是指我國八十年代在BT30-11的基礎上改進設計的新型風機。適用于輸送易燃易爆無腐蝕性氣體，環境溫度不得超過60℃，廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣或強暖氣散熱，也可有較長的排氣管道內間隔串聯安裝，以提高管道中的壓力，卸下電機可做自由風扇。
概述
新型防爆軸流式通風機是我國八十年代在BT30-11的基礎上改進設計的新型風機，它與BT30-11風機相比具有明顯優點：
① 結構更合理；
② 性能有較大提高，全壓效力為89.5%;
③ 噪聲更低，噪聲（比A聲級）降低3.6dB（A）。
防爆軸流風機由防爆電機、葉片、風筒等部件構成。
適用范圍
適用于輸送易燃易爆無腐蝕性氣體，環境溫度不得超過60℃，廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣或強暖氣散熱，也可有較長的排氣管道內間隔串聯安裝，以提高管道中的壓力，卸下電機可做自由風扇。防腐軸流式風機（FT35-11型），采用防腐材料外涂環氧漆加工而成，電機采用特種防腐電機用于輸送有腐蝕性氣體。防爆軸流式風機（BT35-11型），用于輸送易燃易爆的氣體。適用于溫度組別為T1～T4的環境；葉輪由鋁合金加工而成，以防止在運轉中引起火花，電機采用隔爆型電機。FT35-11型和BT35-11型風機的性能參數和外形尺寸均同T35-11型風機一樣。風機需帶支架腳和電機電壓。請訂貨時注明。
BT35-11系列防爆軸流式通風機安裝說明
1、安裝前應詳細檢查風機是否有損壞變形，如有損壞變形，待修理妥善后，方可進行安裝。
2、安裝時要注意檢查各聯接部分有無松動，葉片與風筒間隙應均勻，不得相碰。
3、聯接風口管道的重量不應由風機的風筒承受，安裝時應另加支撐架。
4、在風機風口端必須裝集風器，并希望安裝防護網。
5、風機底座必須與地基平面自然接合，不得敲打底座強制聯接，以防底座變形，安裝時應校正機座，加墊鐵片，基本保持水平位置，然后擰緊地腳螺栓。
6、安裝完畢后，必須先進行實驗，待運行正常后，才允許正式使用。
技術參數
防爆標志：Eed II BT4
防護等級：IP54
防腐等級：WF1
額定電壓：AC220/380
主軸轉數:1450r/min
BT35-11防爆阻燃型軸流風機性能表
機號No. | 葉輪直徑mm | 轉速r/min | 風量(立方米/h) | 全壓pa | 配用電機功率（kw） |
2.8 | 280 | 2900 | 1506-3059 | 143.0-216.7 | 0.12/0.18/0.25/0.37 |
1450 | 753-1529 | 35.7-54.1 | 0.025/0.04 | ||
3.15 | 315 | 2900 | 2144-4356 | 181-274.3 | 0.18/0.25/0.37/0.55 |
1450 | 1072-2178 | 45.2-68.5 | 0.025/0.04/0.06/0.09 | ||
3.55 | 355 | 2900 | 3069-6235 | 230.0-348.4 | 0.37/0.55/0.75/1.1 |
1450 | 1534-3117 | 57.5-87.1 | 0.04/0.06/0.09/0.12 | ||
4 | 400 | 2900 | 4391-8920 | 292.0-442.4 | 0.55/1.1/1.5/2.2 |
1450 | 2195-4460 | 73.0-110.6 | 0.09/0.12/0.18/1.25 | ||
4.5 | 450 | 1450 | 3126-6350 | 92.3-139.9 | 0.18/0.25/1.37/0.55 |
5 | 500 | 1450 | 4288-8711 | 114.0-172.8 | 0.25/0.37/0.55/0.75 |
2900 | 2839-5765 | 49.9-75.7 | 0.37 | ||
5.6 | 560 | 1450 | 6025-12239 | 143.0-216.7 | o.37/0.55/0.75/1.1/1.5 |
960 | 3989-8190 | 62.7-95.0 | 0.37 | ||
6.3 | 630 | 1450 | 8579-17426 | 181.0-274.3 | 0.75/1.1/1.5/2.2 |
960 | 5879-11537 | 79.3-120.2 | 0.37/0.75 | ||
7.1 | 710 | 1450 | 12279-24943 | 230.0-348.4 | 1.5/2.2/3/4 |
960 | 8130-16514 | 108.0-152.7 | 0.75/1.1 | ||
8 | 800 | 1450 | 17566-35682 | 292.0-442.4 | 2.2/4/5.5/7.5 |
960 | 11630-23624 | 127.9-193.9 | 0.75/1.1/1.5/2.2 | ||
9 | 900 | 960 | 16559-33636 | 162.9-245.4 | 1.5/2.2/3/4 |
10 | 1000 | 960 | 22715-46141 | 199.9-303.0 | 2.2/3/4/7.5 |
11.2 | 1120 | 960 | 31913-64824 | 250.8-380.1 | 4/5.5/7.5/11 |

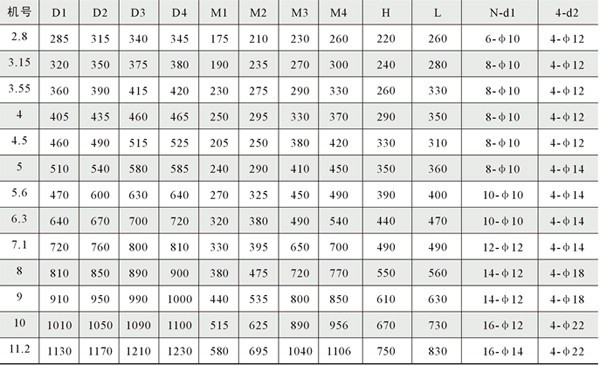

防爆軸流風機安裝尺寸參考圖
