當前位置: 首頁>>離心風機>>鍋爐鼓引離心風機

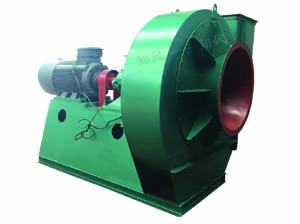

G、Y5-54型鍋爐離心送引風機

發布時間:2020-01-02        作者:恒通風機


      本風機主要適用于鍋爐送引風系統、除塵系統及般通風系統, 其它條件相近、 性能適應者亦可選用,但介質溫度最高不得超過250C。風機設計成單吸入型式,機號通常設置有8~31.5 D共21個機號,每個機號義可制成左旋或石旋兩種型式

      產品全稱舉例如下: G5-54-1N18D 右90”、Y5 54-1Na18D 左0°。其中,C、Y一分別表示鍋爐送鳳機與鍋爐引風機,  1一第一次設計,

    5最高效率 點的壓力系數10倍化整,  Na18一葉輪直徑1800mm,54  比轉數  90°一出風口角度。特點

     1.該系列風機設計是按模型試驗定型的空氣動力學略圖為依據,采用高強度防磨葉輪、防漏油軸承箱、調心式軸向調節門等先進的技術成果。

     2、高效工況范圍寬,機號排列密,容易選到高效工況點(最高效率可達88%)。

     3、高強度防磨葉輪采用后向機翼形葉片,減少氣流沖擊,穩定性好,電動機不易過載,引風機葉片易磨損部位采用包頭及根部加強板,延長了風機的使用壽命。該形風機壓力系數高、周速低、噪聲小,因而實用性好。

     4、防漏油軸承箱,采用搭接式甩油環,將高速旋轉中的軸承所帶起的潤滑油甩至軸承箱內壁,流回油池:半開式鋁質油封,除方便拆裝并防止旋轉磨擦事故外,還可沿軸向增大阻力,將部分從油封外泄的潤滑油截回油池:外壓盤根將少量的潤滑油擋住;軸承箱上部沒有通氣塞,減小了軸承箱內的微正壓,使油位觀察孔顯示真實汕位,保正不漏油,防塵性能好。

     5、調心式軸向調節門的導葉片支撐部設有調心軸承,撥又設有萬向連桿,在運行及調節過程中無“死”點,因而調節靈活省力,安全可靠,保證了執行機構不過載,但在露天使用時適當填加潤滑油。

     6、該系列風機為分體組裝式即:機殼、傳動組及電動機共三個基礎。

     7、該系列風機配套齊全,根據雙方協定可供給調節門、聯軸器罩、進出風口配對法蘭、整套機器地腳螺栓、進出風口軟聯接、成套測振儀表、執行機構、減振器和消聲器等。

     8、相關參數提供齊全、主要件重量、靜動載荷、轉子轉動慣量、風機起動過程中阻力矩曲線、調節門阻力矩及外形尺寸等。

     9、產品質量保證措施

      (1)按國標及行業標準進行設計制造。

      (2)風機性能依據模型試驗進行相似換算而得。

      (3)風機葉輪直徑大于2m或周速超過100m/ s時按標準進行無損探傷。

      (4)葉輪周速高時采用加強式時片,易磨損部仿 包頭及根部加強板。

      (5)風機進、出風口均沒有軟聯接帶,防止管道和風機的變形而產生的應力干涉。

      (6) N14-81.5D通風機均采用進口鐘承

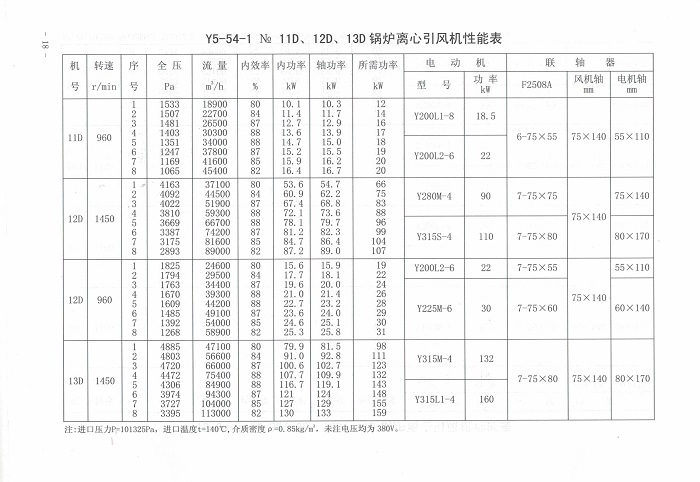

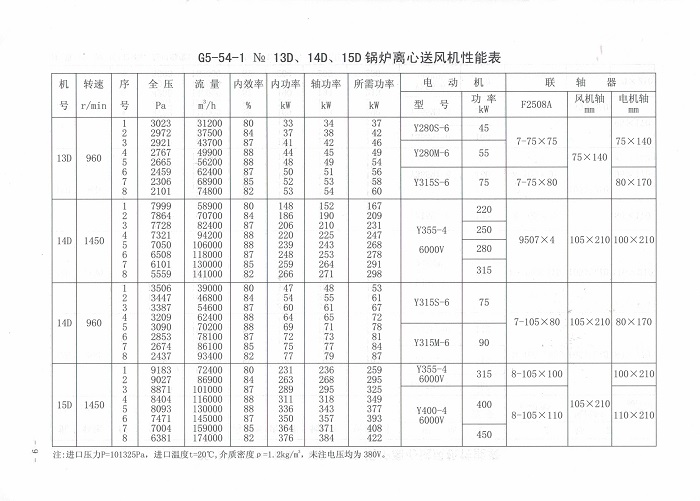

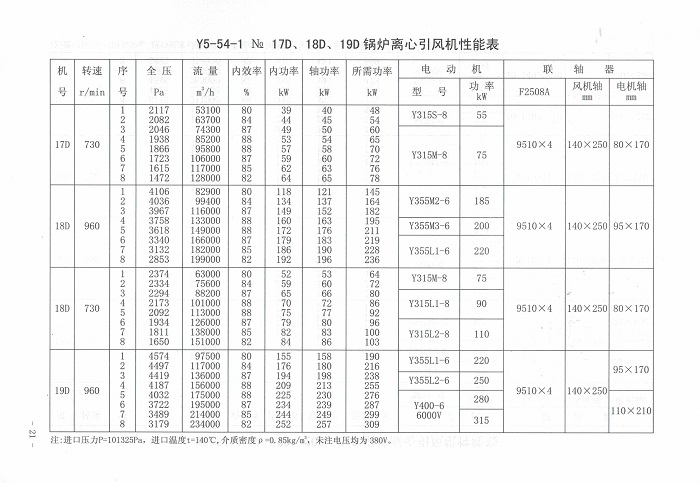

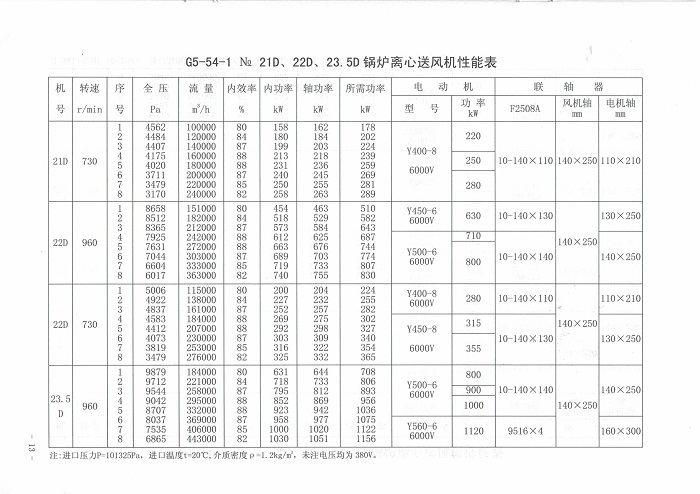

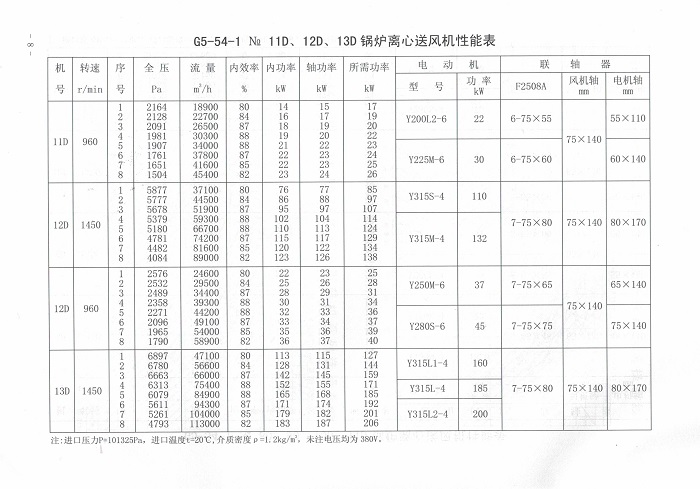

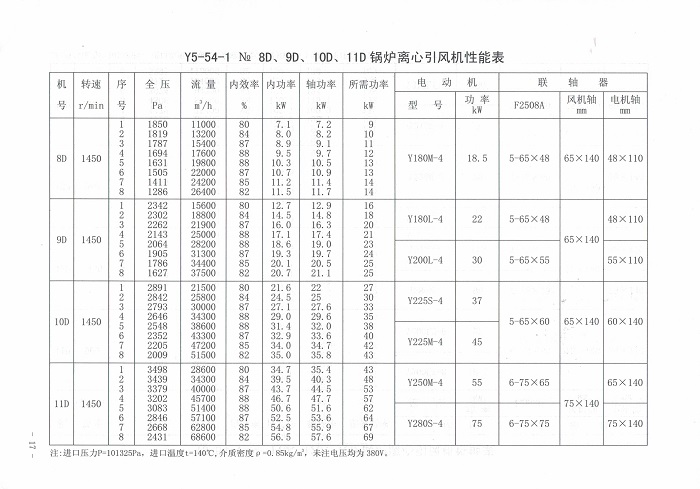

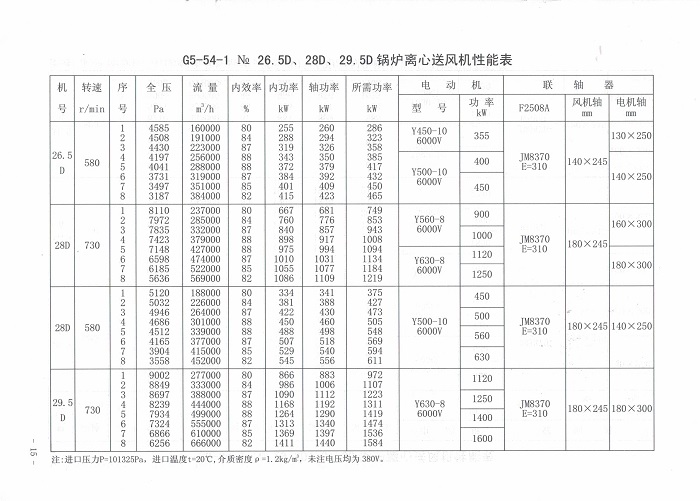

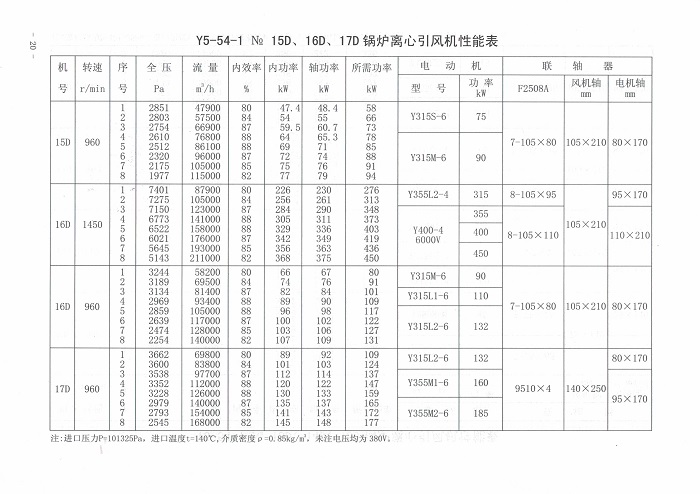

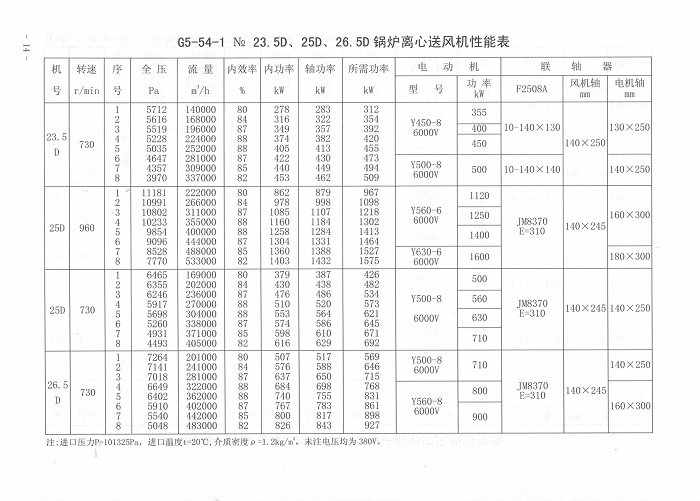

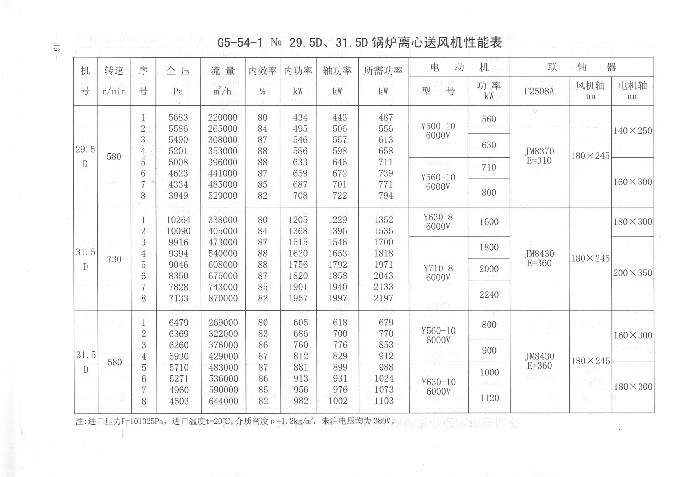

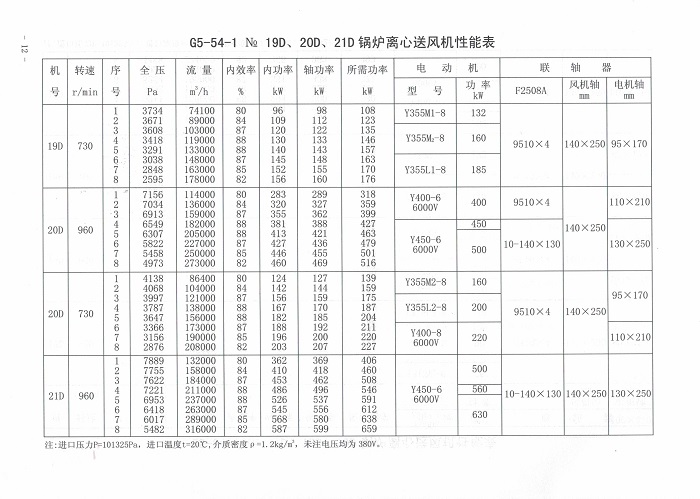

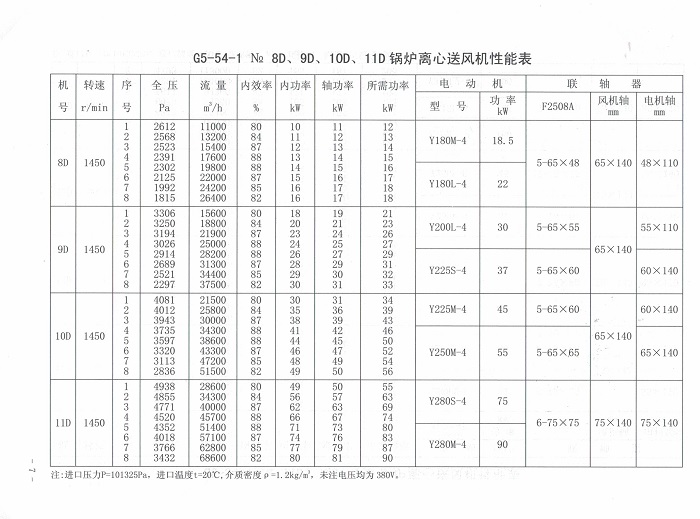

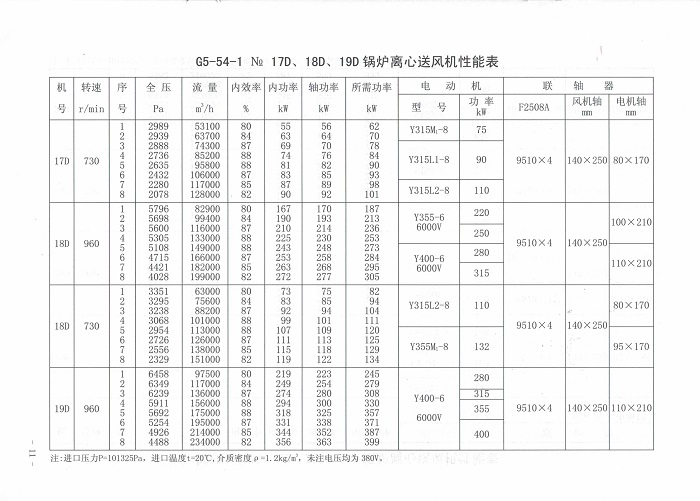

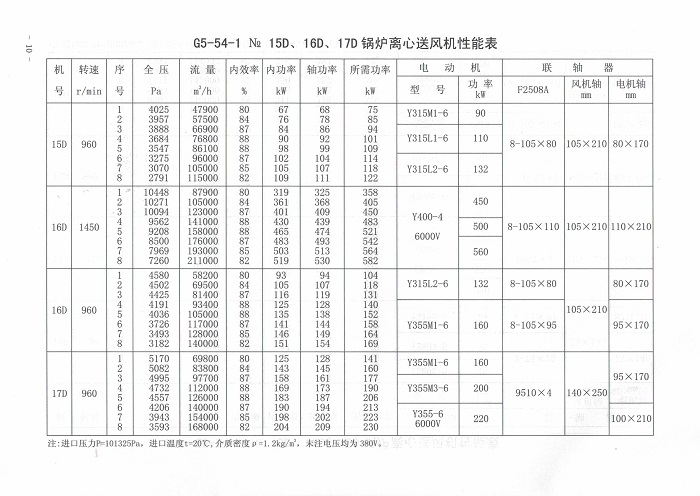

注:送風機: 進口壓力P=101325Pa,進口溫度t=20℃,介質密度0=1 2kg/ni,未注電壓均為380V。

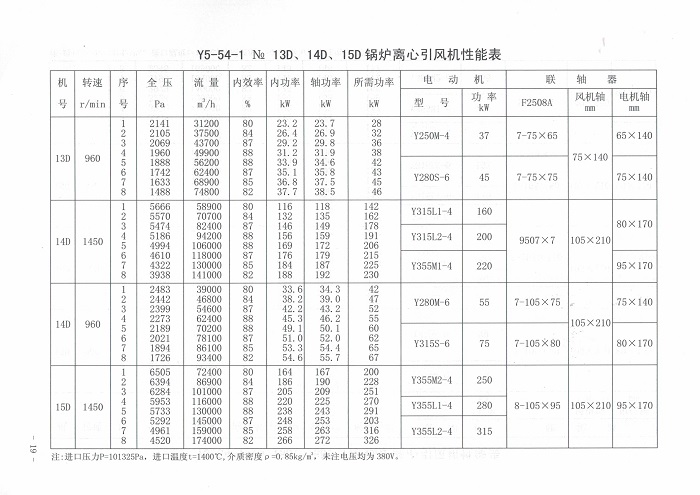

    引風機:進口壓力P-101325Pa,進口溫度=140℃,介質密度D =0.8kg/mr術注電壓均為 380V。
